Новый трассоискатель 950RT состоит из трубки-приспособления, кабеля и системы локации. Содержит в себе батарею на 50 часов работы, работает на 18 частотах, имеет автоматические выключатели. Трассоискатель 950RT является многоцелевой, легкой в работе и надежной системой. Трассоискатель включает в себя передатчик и приемник.

Трассоискатель Ditch Witch® 950 R/T способен быстро и точно обнаруживать: силовые кабели 50 Гц и 60 Гц, любые металлические трубопроводы на глубине залегания до 4,5 метров, а также пластиковые трубопроводы на глубине до 3-х метров.

В комплект поставки входят:
Приёмник-локатор 950R – прибор для обнаружения и измерения глубины залегания подземных коммуникаций. Работает в пассивном и активном режимах.

В пассивном режиме находит и определяет глубину залегания кабелей под напряжением с частотой 50 Гц и 60 Гц, низкочастотные радиокабели и линии кабельного телевидения с частотой 31 кГц.

В активном режиме прибор находит и определяет глубину залегания любых трубопроводов, проводящих электрический ток. В данном режиме локации он используется совместно с передатчиком-генератором 950Т. Принимает частоты 512 Гц, 1 кГц, 8 кГц, 29 кГц и 80 кГц, наводимые на металлические трубопроводы передатчиком-генератором 950Т.

(Кроме этого, устройство работает совместно с компактным зондом для локации пластиковых труб, в данном случае необходимо иметь возможность перемещать зонд внутри пластиковой трубы.)
Передатчик-генератор 950Т – прибор для генерации тока определённых частот: 512 Гц, 1кГц, 8 кГц, 29 кГц и 80 кГц в металлических трубопроводах и футлярах.

Передаёт сигнал на трубу тремя различными способами: прямое подключение, посредством индукционного хомута, посредством индукционной трансляции.
Компактный зонд (предлагается в качестве дополнительной опции) – применяется для обнаружения пластиковых труб.
Набор зажимов и индукционных хомутов для подключения генератора к металлическим трубам разного диаметра.

Все электронные компоненты данной системы питаются от батареек.

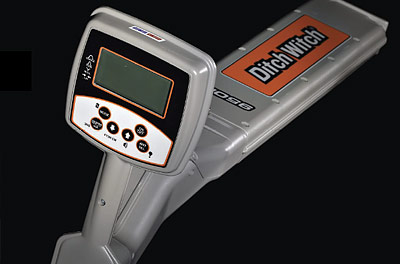

Приемник Ditch-Witch 950R

Габаритные размеры, мм:                       705х325х145

Вес, кг:                                                      2

Диапазон рабочих температур, С          -20 + 50

Аудио выход                                            Динамик

Определение глубины и погрешности, м:

Активные линии ±3%                              0,06- 1,5

Активные линии ±5%                              1,5- 3

Активные линии ±10%                                      3 и глубже

Пассивные линии ±10%                           1,5- 3

Маяки ±5%                                                        1,5- 3

Дисплей: высококонтрастный ЖКИ с зеленой подсветкой

Внешние порты: RS232

Батареи: 6 шт. тип С.

Время работы: около 50 часов

Автоотключение через 5 мин.

Рабочие частоты пассивные, Гц (стандартные): 50, 60, Радио

Рабочие частоты пассивные, Гц (опционально): мощность 50 и 60, 100, 120, 31К

Рабочие частоты активные, Гц (стандартные): 512, 1К, 8К, 29К, 80К, 33К

Рабочие частоты активные, Гц (опционально): 400, 560, 815, 200К

Обнаружения маяков, Гц: 512, 29К, 33К

Генератор Ditch-Witch 950T:

Габаритные размеры, мм:                       280х355х107

Вес, кг:                                                      3,3

Диапазон рабочих температур, С          -20 + 50

Выходная мощность, Вт                         3

Рабочие частоты, Гц: 512, 1К, 8К, 29К, 80К и сдвоенная 8К и 29К

Автоотключение через выбранный временной интервал (максимум 8 часов)

Батареи: 8 шт. тип D

Время работы:40 часов (уровень мощности 2)
