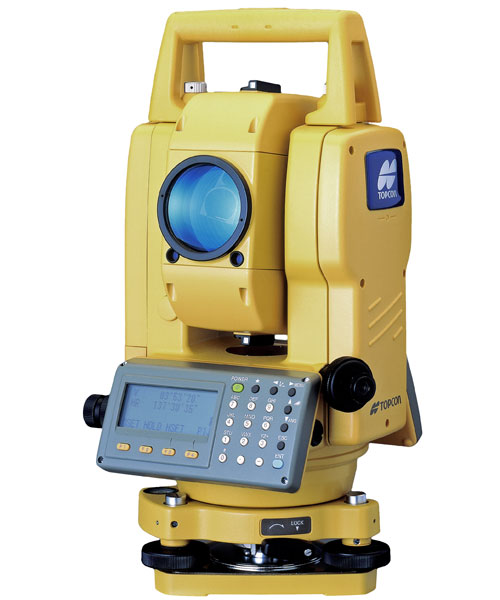

Тахеометры серии GPT-3100N
Тахеометры серии GPT-3100N разработаны на базе серии GPT-3000N, прекрасно зарекомендовавшей себя в суровых условиях эксплуатации.
Как и свои предшественники, тахеометры GPT-3100N имеют на своем борту универсальный набор съемочных, разбивочных и прикладных программ, внутреннюю память для хранения результатов измерений на 24 000 точек съемки, и обладают надежной защитой от воздействия внешних условий.
Главной отличительной особенностью новых тахеометров является увеличенная дальность и точность безотражательных измерений.
Усовершенствованный мультиимпульсный дальномер тахеометров GPT-3100N обеспечивает измерение расстояний в безотражательном режиме до 350 метров, что позволяет не только выполнить измерение на точку, но и, при необходимости, сделать это на безопасном удалении от нее. Повышенная же точность безотражательных измерений, + (3 мм + 2 мм/км) вполне соответствует точностным стандартам измерений по призмам.
Технические характеристики
|
GPT-3102N
|
GPT-3103N
|
GPT-3105N
|
GPT-3107N
|
| Зрительная труба |
Длина
|
150 мм |
Диаметр объектива
|
45 мм |
Увеличение
|
30 х |
|
Прямое |
Угол поля зрения
|
1 º 30 ´ |
Разрешающая способность
|
2.8 « |
Наименьшее расстояние фокусирования
|
1.3 м |
| Измерение расстояний |
Условия
|
Легкий туман, видимость около 20 км, умеренно солнечно, легкая рефракция |
| Диапазон измеряемых расстояний |
без отражателя
|
Поверхность — белая стена
1.5—350 |
по одной призме
|
3000 м |
| Точность измерения |
без отражателя
|
± (3 мм + 2 ppm) |
по одной призме
|
± (2 мм + 2 ppm) |
| Дискретность отсчетов |
Точный режим
|
1 мм / 0.2 мм |
Грубый режим
|
10 мм / 2 мм |
Режим слежения
|
10 мм |
Отображение результата
|
12 цифр: ±99999999.9999 мм |
| Интервал измерений |
Точный режим (до 1 мм)
|
1.2 с (начально 3 с) |
Точный режим (до 0.2 мм)
|
3 с (начально 4 с) |
Грубый режим
|
0.7 с (начально 3 с) |
Режим слежения
|
0.3 с (начально 2.5 с) |
Поправка за атмосферу
|
от -999.9 ppm до +999.9 ppm (шаг 0.1 ppm) |
Постоянная отражателя
|
от -99.9 мм до +99.9 мм (шаг 0.1 мм) |
| Измерение углов |
Метод определения отсчета
|
Абсолютное считывание |
Дискретность отсчетов
|
1/5 („/“) |
5/10 („/“) |
Точность
|
2 « |
3 « |
5 « |
7 « |
| Панель управления |
Экран
|
Графический, с подсветкой и подогревом |
Количество
|
2 |
1 |
Клавиатура
|
24 клавиши |
I/O порты
|
RS-232C |
| Память |
Внутренняя память
|
24 000 точек съемки |
| Компенсатор |
Датчик
|
2-осевой |
1-осевой |
Тип
|
Жидкостный |
Диапазон работы
|
± 3 ´ |
Точность
|
1 « |
| Чувствительность уровней |
Цилиндрический
|
30 « / 2 мм |
40 « / 2 мм |
Круглый
|
10 ´ / 2 мм |
| Другие характеристики |
Створоуказатель
|
Есть |
Класс лазера для измерния расстояний
|
Класс 1M |
| Размеры (В х Ш х Д) |
336 х 184 х 172 мм |
| Оптический отвес |
Увеличение
|
3 х |
Диапазон фокусирования
|
от 0.5 м до бесконечности |
|
Прямое |
Угол поля зрения
|
5 º (диаметр 114 мм на 1.3 м) |
| Вес |
Тахеометр с батареей
|
5.1 кг |
Транспортировочный ящик
|
3.2 кг |
| Внешние условия эксплуатации |
Пыле- влагозащищенность
|
IP66 (защита от пыли и ливня) |
Рабочая температура
|
от -20 ºС до +50 ºC (-30 ºС по заказу, модель Сибирь) |
| Батарея питания |
Модель
|
BT-52QA |
Выходное напряжение
|
7.2 В |
Емкость
|
2.7 Ач |
Период работы при +20 ºС (углы и расстояния)
|
5 ч |
Период работы при +20 ºС (только углы)
|
45 ч |
Вес
|
0.3 кг |
| Зарядное устройство |
Модель
|
BC-27CR |
Входное напряжение
|
100—230 В |
Период зарядки
|
1.8 ч |
Период разрядки
|
макс. 8 часов |
Рабочие температуры
|
от +10 ºC до +40 ºC |
