Описание:

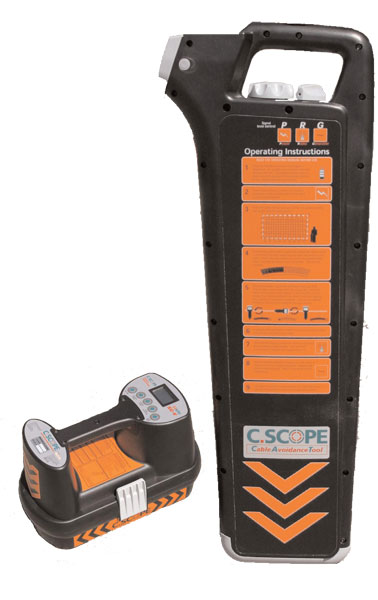

Трассоискатели C.SCOPE ZCSCAT-33 и C.SCOPE ZCSCATXD-33

(с генератороми C.SCOPE ZCSSGA-33 и C.SCOPE ZCSSGV-33)

small_cscope_cat

Аналог Cat & Genny , (Radiodetection )
Производство: C-SCOPE (Англия)

Трассопоисковый комплект C.Scope состоит из приёмника-локатора ZCSCATXD-33 (ZCSCAT-33) и генератора ZCSSGA (ZCSSGV). Тип защиты: IP65.

Система CSCAT-33/CSCATXD-33 применяется:

  • при комплексном обследовании состояния подземных трубопроводов;
  • для контроля при прокладке новых подземных кабелей и трубопроводов;
  • при ремонтных работах и на стройплощадках для предотвращения повреждений подземных коммуникаций при проведении земляных работ.


Система CSCAT-33/CSCATXD-33 обеспечивает:

  • измерение глубины залегания трубопроводов при работе в основном режиме с цифровой индикацией на экране LCD-дисплея результатов измерения глубины в метрах (только для SCATXD-33);
  • определение направления залегания подземных кабелей и трубопроводов;
  • обнаружение металлических подземных трубопроводов, кабелей под напряжением и обесточенных кабелей.

В режиме гальванической связи детектор работая с генератором, осуществляет обнаружение, определение направления и измерение глубины залегания трубопровода при непосредственном подсоединении к трубопроводу для передачи сигнала.

В режиме индукции детектор, работая с генератором, позволяет обследовать очень большие участки трассы, обнаружить и определить направление подземного трубопровода без непосредственного контакта с ним.

Режимы работы детектора C.Scope:
Режим "Р" (токовый диапазон): обнаружение силовых кабелей под напряжением.
Режим "R" (радиодиапазон): обнаружение проводников, излучающих радиосигналы "P" (токовый диапазон) и "R" (радиодиапазон) измерение глубин не производится!
Режим "G" (генератор) - основной режим работы системы: работа детектора совместно генератором в режиме гальванической связи и режиме индукции

Сигнал-генератор C.SCOPE нельзя подключать к кабелю под напряжением!

Приемники

ZCSCATXD -33

ZCSCAT -33

Частоты

Активная

33 кГц

33 кГц

Пассивная

50/60Гц, 15-20 кГц

50/60Гц, 14-20 кГц

Точность измерения глубины

± 10%

-

Макс. измеряемая глубина

-

Питание батареи типа AA (1.5 в)

8 шт.

Время работы

Больше 40 ч.

Больше 40 ч.

Размеры

65 x 8 x 19 см

65 x 8 x 19 см

Вес

2.2 кг

Пыле- влагозащищенность

IP65

Гарантийный срок

12 мес.



Генераторы

ZCSSGV

ZCSSGA

Передающая частота

33 кГц

33 кГц

Выходная мощность

0,3 Вт

0,3 Вт

Питание батареи типа D (1.5 в)

4 шт

Наличие ЖК-дисплея

Есть

Нет

Время работы

Больше 30 ч.

Размеры

30 x 17 x 20 см.

Диапазон рабочих температур

-20 до +50°С

Пыле- влагозащищенность

IP65

Гарантийный срок

12 мес.



Стандартный комплект поставки:

Локатор

1 шт.

Генератор

1 шт.

Комплект для заземления

1 шт.

Провода для прямого подключения

1 шт.

Комплект для индукционного подключения

1 шт.

Вспомогательный провод для заземления 10м

1 шт.

Сумка для переноски

1 шт.






Дополнительные аксессуары (заказываются отдельно):



Сигнальные клещи



Преобразователь "генератор-сеть"



Провод-маркер для поиска неметаллических труб



Зонд с передатчиком для поиска неметаллических труб



Дополнительные материалы:
PDFБрошюра C.SCOPE CAT (eng)
